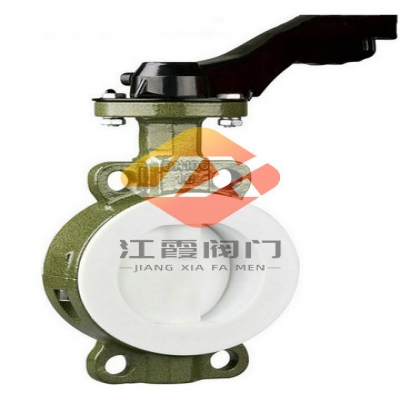

手動對夾襯氟蝶閥（全襯）

閥門型號：D71F4-16C
閥門規格：DN40-1000mm
閥體材質：鑄鋼、不銹鋼
公稱壓力：1.6MPa
適用溫度：0-120℃
應用場景：廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道
產品特點：本閥結構獨特，操作靈活，省力，方便。

在線咨詢 021-54358521

D71F4-16C手動襯氟蝶閥碳鋼蝶閥對夾蝶閥系列中線蝶閥。采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，完全達到介質的零泄漏。
結構特點
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節；
2、四級加載彈性密封，保證了閥門內、外的零泄漏。
　　 a:軸與蝶閥一體外襯F46;

b:軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
　　 c:軸的徑向采用O型圈與金屬軸套的組合；
　　 d:閥座鑲嵌有彈性條的閥體槽內。
3、采用可彈性墊片定位準確，結構簡單。（*采用O型圈是為了防止意外泄漏時的安全措施）。

D71F4-16C手動對夾蝶閥（全襯）_副本
