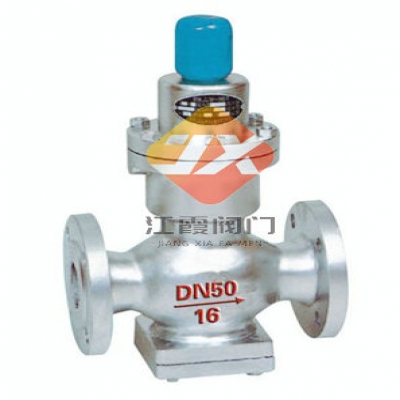

波紋管減壓閥

閥門型號：Y44H-16C、Y44H-16P
閥門規格：DN15-100mm
閥體材質：碳鋼、不銹鋼
公稱壓力：1.6MPa
適用溫度：≤200℃
應用場景：管道
產品特點：穩壓動作靈敏。

在線咨詢 021-54358521

　一、Y44H,Y44T波紋管減壓閥結構特點和用處

　　波紋管減壓閥屬于直接作用式波紋管彈簧減壓閥。主要由波紋管、調節彈簧、閥座、閥瓣等零件組成，利用波紋管傳感閥門下游壓力驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。波紋管減壓閥調壓、穩壓動作靈敏平衡，適用于氣體和液體介質的管路使用。

　　二、Y44H,Y44T波紋管減壓閥主要技術參數和性能指標

公稱壓力(Mpa)	0.6	1.0	1.6
殼體試驗壓力(Mpa)*	0.9	1.5	2.4
密封試驗壓力(Mpa)	0.6	1.0	1.6
高進口壓力(Mpa)	0.6	1.0	1.6
出口壓力范圍(Mpa)	0.05-0.4	0.1-0.8	0.1-1.0
壓力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)△P2G	GB12244-1989
小壓差(Mpa)	0.1	0.15	0.15
滲漏量	GB12245-1989
殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。

　　三、Y44H,Y44T波紋管減壓閥主要零件材料：

零件名稱	零件材料
閥體閥蓋	WCB
底蓋	WCB
閥座閥瓣	2Cr13
波紋管	1Cr18Ni9Ti
波紋管上墊	2Cr13
波紋管下墊	2Cr13
導向座	2Cr13
主閥彈簧	50CrVA
調節彈簧	60Si2Mn

　　四、Y44H,Y44T波紋管減壓閥流量系數(Cv)：

DN	15	20	25	32	40	50	65	80	100
Cv	1	2.5	4	6.5	9	16	25	36	64

Y44H波紋管減壓閥_副本
