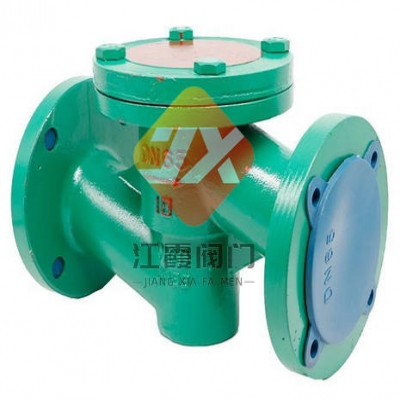

升降式襯膠止回閥

閥門型號：H41J-10C
閥門規格：DN15-250MM
閥體材質：碳鋼
公稱壓力：PN0.6、1.0、1.6
適用溫度：≤85℃、≤100℃、≤120℃
應用場景：化工等行業
產品特點：流動阻力小

在線咨詢 021-54358521

H41J升降式襯膠止回閥閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。立式升降式止回閥其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
技術參數

材料	閥體：鑄鐵、球墨鑄鐵、碳鋼
閥蓋	鑄鐵、球墨鑄鐵、碳鋼
密封	PN×1.1
襯里	橡膠閥瓣：碳鋼完全包覆橡膠
襯里層	電火花檢測實驗與檢驗按：GB/T 13927標準
適用溫度	≤85℃、≤100℃、≤120℃（按照襯里材料
壓力等級	PN0.6、1.0、1.6

外形鏈接尺寸

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd
15	1.6 1.0	1.6 1.0	130	95	65	4-13.5
20			150	105	75	4-13.5
25			160	115	85	4-13.5
32			180	140	100	4-17.5
40			200	150	110	4-17.5
50			230	165	125	4-17.5
65			290	185	145	4-17.5
80			310	200	160	6/2-17.5
100			350	220	180	6/2-17.5
125			400	250	210	6/2-17.5
150			480	285	240	6/2-22
200			600	340	295	6/2-22
250			730	395	350	10/2-22、10/2-22
						10/2-22、10/2-22

H41J升降式襯膠止回閥_副本
