- 閥門型號：G45J-6C、G45J-10C、G45J-16C
- 閥門規格：DN25-300MM
- 閥體材質：鑄鐵、襯膠
- 公稱壓力：0.6、1.0、1.6MPa
- 適用溫度：≤85℃、≤100℃、≤120℃、≤150℃
- 應用場景：廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
- 產品特點：密封性能好、耐腐蝕。

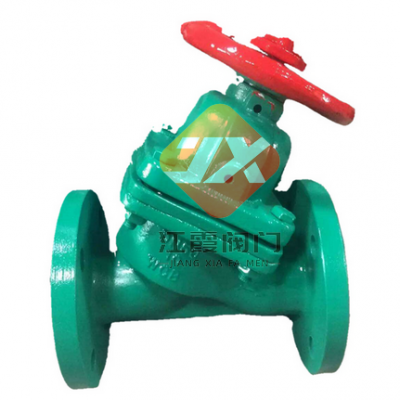

襯膠直流式隔膜閥
在線咨詢
021-54358521
G45J襯膠直流式隔膜閥是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動。G45J襯膠直流式隔膜閥是一種特殊形式的、具有截斷功能的閥門，其吝惜閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開，以達到截斷管內介質之目的。
特點
1、彈性密封的開閉件，確保沒有內漏。
2、流線型的流道，使得壓力損失小。
3、沒有填料函，因此沒有外漏。
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕。
5、隔膜可更換，維護費用低。
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
7、隔膜閥是一種特殊形式的截止閥。
零部件材料
| 名稱 | 材料 |
| 閥體 | 鑄鐵、襯膠 |
| 閥蓋 | 鑄鐵 |
| 閥瓣 | 鑄鐵 |
| 手輪 | 鑄鐵 |
| 隔膜 | 天然膠、丁基膠等 |
| 閥桿 | 碳鋼 |
執行標準
| 設計標準 | GB12239 |
| 結構長度 | JB1688/GB12221 |
| 法蘭標準 | JB78 |
| GB4216 | |
| 檢驗試驗 | GB/T13927 |
| 驅動方式 | 手動、電動、氣動、常閉型、常開型 |
基本型號
| 手動 | G41J(堰式) | 手動 | G641J(往復式) |
| G41F5(堰式) | G641F5(往復式) | ||
| G45J(直流式) | G6B41F(常閉式) | ||
| G45F5(直流式) | G6B41F5(常閉式) | ||
| 電動 | G9B41J(防爆式) | 電動 | G941J(普通型) |
| G9B41F5(防爆式) | G941F5(普通型) |
